Ciao a tutti, oggi vedremo come controllare un Nema23 con il driver TB6600 HY-DIV268N-5A utilizzando il nostro amato Arduino Uno.
Che cos’è TB6600 HY-DIV268N-5A?
HY-DIV268N-5A è un driver per motore passo-passo bipolare sinusoidale bipolare single-chip tipo PWM. Il motore passo-passo bipolare a 2 fasi può essere pilotato solo da un segnale di clock con basse vibrazioni
Questo driver utilizza il controllo di suddivisione del loop di corrente, l’ondulazione di coppia del motore è molto piccola, il funzionamento a bassa velocità è molto regolare. La coppia ad alta velocità è molto più elevata rispetto ad altri azionamenti bifase, elevata precisione di posizionamento. Ampiamente usato nelle macchine per incisione, macchine utensili a controllo numerico, macchine per l’imballaggio e altri requisiti ad alta risoluzione sul dispositivo. I motori passo-passo NEMA17, NEMA23, NEMA24 e NEMA34 funzionano perfettamente con questo driver passo-passo HY-DIV268N-5A
Specifiche tecniche
- Driver per motore passo-passo sinusoidale bipolare bipolare a chip singolo a corrente costante PWM
- Modalità di eccitazione selezionabile (1/1, 1/2, 1/4, 1/8 e 1/16 step)
- Singolo alimentatoreControllo corrente media (in 8 passi da 0,2 A a 5 A), uscita sinusoidale a due fasi del convertitore di corrente
- DC 12 ~ 42V
- Funzionamento a singola alimentazione
- Ingressi otticamente isolati
- Protezione da sovratensione, sottotensione, sovracorrente e cortocircuito
- Alta velocità di partenza
- Coppia ad alta velocità
- Custodia in plastica nera robusta e grande dissipatore di calore in alluminio nero
- Fori di montaggio sul dissipatore di calore per il montaggio dell’unità nei pannelli della macchina
- Tensione di ingresso DC 8 ~ 50V input (Tensione di funzionamento: 12V – 42V)
- La corrente di ingresso da 1 a 5 amp
- Corrente di uscita:IOUT = 5,0 A (valori nominali massimi assoluti, picco, entro 100 ms)
IOUT = 4,5 A (intervallo operativo, valore massimo) - Temperatura di funzionamento: da -10 a 45 ℃
- Temperatura di stoccaggio: da -40 ℃ a 70 ℃
- Peso 200 grammi

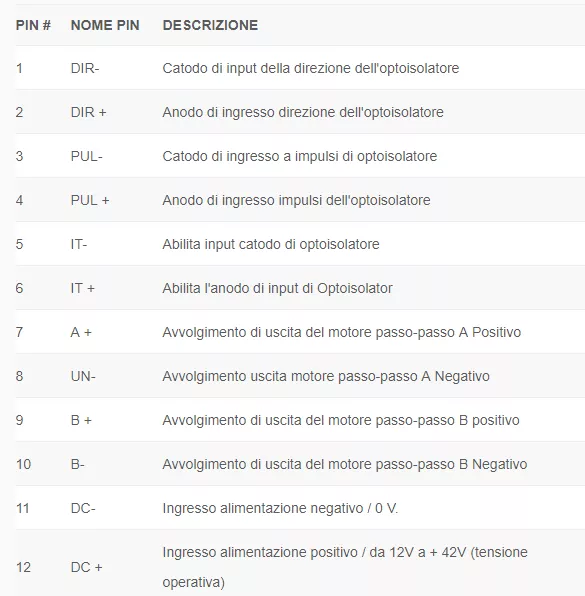

PINOUT
Documenti e link utili
TB6600 HY-DIV268N-5A Manuale di riferimentoScheda tecnica TB6600HGGRBL Software di controllo CNC gratuito per Arduino
